1. ڈیزائن کے معیارات اور تکنیکی تعمیل
IFAN یلو پیکس شارک کاٹنے کی اشیاء کو پش فٹ پلمبنگ سسٹم کے بین الاقوامی مکینیکل کنکشن اصولوں پر مبنی داخلی انجینئرنگ کی وضاحتوں کے مطابق تیار کیا گیا ہے۔ اگرچہ کسی ایک متحد بین الاقوامی معیار کے تحت حکمرانی نہیں کی گئی ہے ، یہ فٹنگز آئی ایس او 9001: 2015 کے ساتھ منسلک کوالٹی مینجمنٹ سسٹم کے تحت تیار کی جاتی ہیں اور داخلی جانچ سے گزرتی ہیں جو ASSE 1061 اور ASTM F877 جیسے معیارات میں پائے جانے والے کارکردگی کے بینچ مارک کو آئینہ دیتی ہیں۔ جہتی پیرامیٹرز ، سگ ماہی کی سالمیت ، اور دباؤ کی درجہ بندی کی ہر پروڈکشن بیچ میں تعریف اور تصدیق کی جاتی ہے۔ IFAN معیاری SDR -9 pex نلیاں کے سائز کے ساتھ مکمل مطابقت کو یقینی بناتا ہے جس میں 16 ملی میٹر سے 32 ملی میٹر تک ہوتا ہے ، دستاویزات کی رواداری کے ساتھ لیک فری مصروفیت کو یقینی بنانے کے لئے برقرار رکھا جاتا ہے۔
2. پیتل کی رہائش اور ساختی بنیادی ساخت

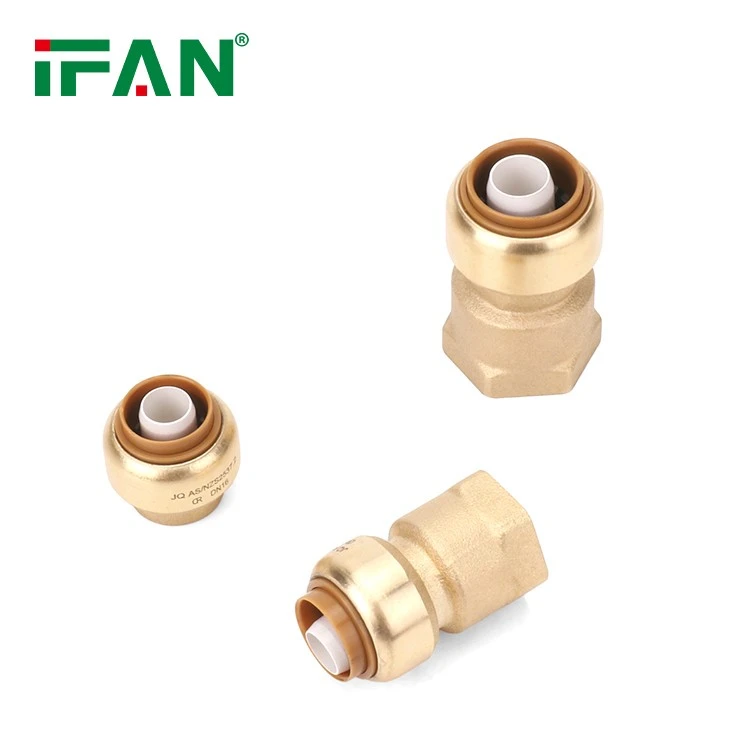

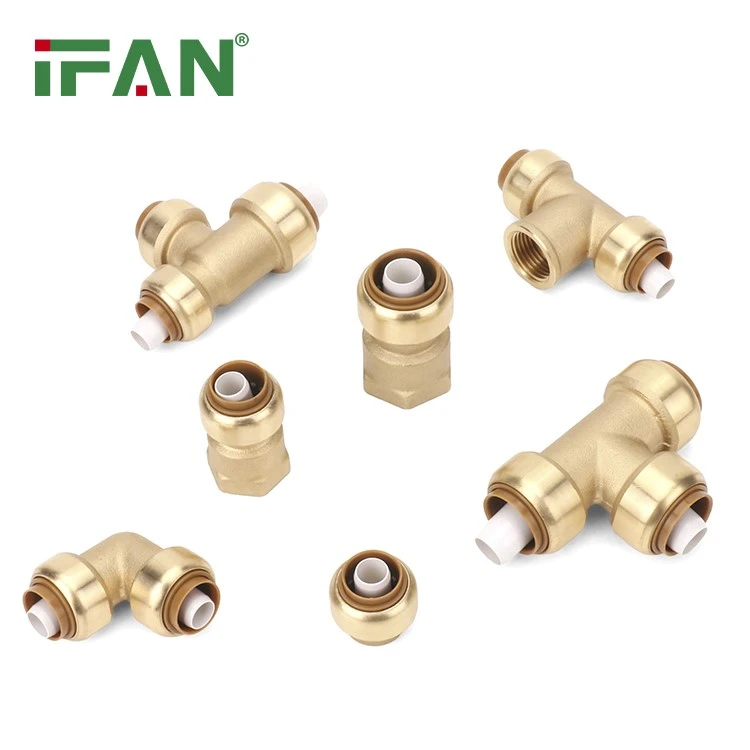

ہر پیلے رنگ کے شارک کاٹنے کی فٹنگ کی مرکزی رہائش اعلی کارکردگی والے پیتل سے صحت سے متعلق ہے ، عام طور پر CW617N یا اس کے مساوی۔ اس پیتل کی گریڈ کو مختلف تھرمل اور پریشر چکروں کے تحت اس کی مشینری ، ڈزینسیکیشن مزاحمت ، اور مکینیکل استحکام کے لئے منتخب کیا گیا ہے۔ فٹنگ باڈی میں داخلی برقرار رکھنے والے دانت اور ایک مہر چیمبر شامل ہیں جو کم سے کم داخل کرنے والی قوت کے ساتھ پییکس نلیاں قبول کرنے کے لئے انجنیئر ہیں۔ پیتل کے اجزاء ساختی سالمیت اور سنکنرن مزاحمت کو بہتر بنانے کے ل heat گرمی کے علاج اور سطح سے گزرنے سے گزرتے ہیں۔ اسمبلی سے پہلے بروں یا جہتی بے ضابطگیوں کو ختم کرنے کے لئے ہر یونٹ کے بعد مشین کے ضعف معائنہ کیا جاتا ہے۔
3. گرفت کا طریقہ کار اور دانتوں کی انگوٹی اسمبلی
IFAN کی شارک کے کاٹنے کی متعلقہ اشیاء PEX پائپ کو جگہ پر محفوظ رکھنے کے لئے سٹینلیس سٹیل کی گرفت رنگ کے نظام کا استعمال کرتی ہیں۔ SS304 یا SS316 سٹینلیس سٹیل سے بنی ہوئی گرفت کی انگوٹھی ، زاویہ والے دانت شامل ہیں جو داخل ہونے پر پائپ کی بیرونی دیوار کو گرفت میں رکھتے ہیں۔ یہ دانت پائپ سطح کو نقصان پہنچائے بغیر زیادہ سے زیادہ پل آؤٹ مزاحمت کو یقینی بنانے کے لئے ایک مخصوص جیومیٹری کے ساتھ تشکیل پاتے ہیں۔ دانتوں کا اندرونی زاویہ اور وقفہ کاری یکسانیت کو برقرار رکھنے کے لئے صحت سے متعلق مرنے کا استعمال کرتے ہوئے تیار کی جاتی ہے۔ انگوٹھی کو برقرار رکھنے والے کالر کے اندر رکھا گیا ہے اور جب پائپ کو فٹنگ میں دھکیل دیا جاتا ہے تو خود بخود چالو کرنے کے لئے ڈیزائن کیا جاتا ہے ، جس سے فوری میکانکی تالا پیدا ہوتا ہے۔
4. سگ ماہی ٹکنالوجی اور او رنگ کی وضاحتیں
IFAN پیلے رنگ کے pex شارک کاٹنے کی متعلقہ اشیاء کی ایک اہم خصوصیت elastomeric سگ ماہی کا نظام ہے ، جو عام طور پر EPDM یا پیرو آکسائیڈ سے چلنے والے ربڑ o-rings پر مشتمل ہے۔ یہ مہریں بلند درجہ حرارت اور دباؤ سائیکلنگ کی کارکردگی کے اہداف کی تعمیل کرنے کے لئے انجنیئر ہیں ، بار بار تناؤ کے تحت لچک اور کمپریشن کو برقرار رکھتے ہیں۔ سگ ماہی کی انگوٹھی پیتل کے جسم کے اندر ایک سرشار مشینی نالی میں نصب ہے ، اور داخل کردہ پائپ کے خلاف یکساں شعاعی کمپریشن فراہم کرنے کے لئے جہت ہے۔ طویل مدتی سگ ماہی کی سالمیت کو یقینی بنانے کے لئے پینے کے پانی کے ساتھ کمپریشن سیٹ ، تھرمل انحطاط ، اور کیمیائی مطابقت کے لئے او رنگز بیچ ٹیسٹ کیے جاتے ہیں۔
5. جہتی مستقل مزاجی اور مشینی رواداری
جہتی درستگی پش فٹ فٹنگ کے لئے ایک اہم پیرامیٹر ہے۔ IFAN CNC مشینی مراکز کو ریئل ٹائم فیڈ بیک سینسر کے ساتھ ملازمت کرتا ہے تاکہ اہم طول و عرض جیسے پائپ بور قطر ، گرفت رنگ بیٹھنے کی گہرائی ، اور مہر نالی کے رداس پر سخت رواداری برقرار رکھے۔ رواداری کو {0. 05 ملی میٹر کے اندر ملاپ کی سطحوں کے اندر برقرار رکھا جاتا ہے تاکہ لیک فری کارکردگی اور آسان پائپ اندراج کی ضمانت دی جاسکے۔ پیداوار کے دوران کلیدی طول و عرض کو ٹریک کرنے کے لئے ایک شماریاتی عمل کنٹرول (ایس پی سی) کا طریقہ استعمال کیا جاتا ہے۔ غیر مطابقت پذیر حصے خود بخود الگ ہوجاتے ہیں اور دوبارہ پروسیسنگ یا ضائع کرنے سے پہلے معیاری جائزہ لے جاتے ہیں۔
6. دباؤ اور تھرمل ٹیسٹنگ پروٹوکول
IFAN پیلے رنگ کے پیلا شارک کے کاٹنے کی ہر پیداوار میں فیلڈ کے حالات کی نقالی کرنے کے لئے وسیع پیمانے پر جانچ پڑتال ہوتی ہے۔ دباؤ کی جانچ میں 25 بار تک ہائیڈروسٹیٹک پریشر ہولڈ شامل ہے اور ساختی تندرستی کو درست کرنے کے لئے 4 0 بار سے زیادہ دباؤ ٹیسٹ۔ گرم اور ٹھنڈے پانی کی درخواستوں کی نقل کرتے ہوئے ، 0 ڈگری سے 95 ڈگری تک کے متعدد حرارتی اور کولنگ سائیکلوں کے ذریعے تھرمل کارکردگی کا تجربہ کیا جاتا ہے۔ لیک سالمیت کا اندازہ توسیعی رہائش کے ادوار کے دوران کیا جاتا ہے ، جس میں گھنٹوں یا دن تک بلند درجہ حرارت پر دباؤ والے دباؤ کے ساتھ ٹیسٹ شامل ہیں۔ فٹنگوں کا انتخاب نقل و حرکت یا تھرمل توسیع کے تحت لچک کی تصدیق کرنے کے لئے کمپن اور مکینیکل تناؤ کی جانچ سے بھی گزرتا ہے۔
7. بصری معائنہ اور اسمبلی کی توثیق
پیکیجنگ سے پہلے ہر IFAN شارک کاٹنے کی فٹنگ کو ایک تفصیلی بصری اور سپرش معائنہ کے عمل کا نشانہ بنایا جاتا ہے۔ کوالٹی ٹیکنیشنز نے تصدیق کی ہے کہ پکڑنے کی انگوٹھی صحیح طریقے سے بیٹھی ہوئی ہے ، کہ او رنگ موجود ہے ، مرکزیت والا ، اور غیر منقولہ ہے ، اور یہ کہ پیتل کا جسم سطح کی کوئی خرابی نہیں دکھاتا ہے جیسے دراڑیں یا آلے کے نشانات۔ بیرونی ختم کا معائنہ یکساں رنگ اور آکسیکرن مزاحمت کے لئے کیا جاتا ہے۔ ایک بے ترتیب نمونے لینے کے عمل میں داخلی اسمبلی کی ترتیب اور رواداری کی تصدیق کے ل fit فٹنگوں کی جزوی یا مکمل بے ترکیبی شامل ہوتی ہے۔ صرف متعلقہ اشیاء جو تمام توثیق کی چوکیوں کو پاس کرتی ہیں شپمنٹ کے لئے منظور ہوتی ہیں۔
8. مصنوعات کی شناخت اور رنگین کوڈنگ
انوینٹری اور انسٹالیشن کے دوران آسان شناخت کو یقینی بنانے کے لئے آئی ایف این پیلے رنگ کے پیکس شارک کاٹنے کی متعلقہ اشیاء کو واضح طور پر نشان زد کیا گیا ہے۔ پیلے رنگ کا رنگ اس فٹنگ سیریز کے لئے بصری عہدہ کے طور پر استعمال ہوتا ہے اور ماڈل کے لحاظ سے انوڈائزڈ کوٹنگ یا پائیدار پولیمر کالر کے ذریعے اس کا اطلاق ہوتا ہے۔ ہر فٹنگ بھی لیزر سے منسلک ہے یا اس میں معلومات کے ساتھ مہر ہے جس میں سائز ، بیچ کوڈ ، اور پارٹ نمبر شامل ہیں۔ اس سے سپلائی چین میں مکمل سراغ لگانے کی اجازت ملتی ہے۔ نشانات کو رگڑنے ، پانی کی نمائش ، اور یووی کے تحت استحکام کے ل tested تجربہ کیا جاتا ہے تاکہ پوری پروڈکٹ لائف سائیکل میں پڑھنے کی اہلیت کو یقینی بنایا جاسکے۔
9. اسٹوریج ، ہینڈلنگ ، اور پیکیجنگ کی ضروریات
معائنہ کے بعد ، مارکیٹ کی ضروریات پر منحصر ہے ، تمام فٹنگ صاف ، خشک اور مہر بند پولی تھیلین بیگ یا انفرادی چھالے والے پیکوں میں پیک کی جاتی ہے۔ IFAN طویل مدتی اسٹوریج کے دوران elastomeric مہروں کے انحطاط کو روکنے کے لئے کارٹنوں کے اندر نمی جذب کرنے والے پیکٹوں کا استعمال کرتا ہے۔ واضح لیبلنگ فٹنگ کے سائز ، مقدار ، بیچ نمبر اور پیداوار کی تاریخ کی نشاندہی کرتی ہے۔ آکسیکرن ، او رنگ سکڑنے ، یا پلاسٹک کے کالر کی اخترتی سے بچنے کے لئے آب و ہوا سے چلنے والے گوداموں میں متعلقہ اشیاء کو ذخیرہ کیا جاتا ہے۔ نقل و حمل کے دوران ، سگ ماہی کے اجزاء یا گرفت کے طریقہ کار کو پہنچنے والے نقصان سے بچنے کے ل fits فٹنگس کو جھٹکا جذب کرنے والے داخلوں کے ساتھ محفوظ کیا جاتا ہے۔
10. داخلی کوالٹی کنٹرول دستاویزات اور آڈٹ
IFAN شارک کے کاٹنے کی متعلقہ اشیاء کے ہر بیچ کے لئے مکمل دستاویزات برقرار رکھتا ہے ، جس میں خام مال کے سرٹیفکیٹ ، مشینی ریکارڈ ، جانچ کے نوشتہ جات ، اور انسپکٹر رپورٹس شامل ہیں۔ یہ کوالٹی کنٹرول ڈیٹا ڈیجیٹل طور پر آرکائو کیا جاتا ہے اور معمول کے اندرونی آڈٹ میں استعمال ہوتا ہے۔ وقتا فوقتا تیسری پارٹی کے معائنہ داخلی وضاحتوں اور بین الاقوامی رہنما خطوط کے مطابق ہونے کی توثیق کے لئے کیے جاتے ہیں۔ فیلڈ میں شناخت کی جانے والی کسی بھی عدم تضادات کو اس ڈیٹا بیس کے ساتھ جانچ پڑتال کی جاتی ہے تاکہ پیداوار کی تاریخوں اور اسی طرح کے مواد یا عمل کے انحراف کو ٹریک کیا جاسکے۔ یہ بند لوپ سسٹم مینوفیکچرنگ کے پورے عمل میں مصنوعات کی بہتری اور احتساب کو یقینی بناتا ہے۔
نتیجہ: مینوفیکچرنگ صحت سے متعلق اور فٹ قابل اعتماد
IFAN پیلے رنگ کے پیکس شارک کاٹنے کی متعلقہ اشیاء کو مضبوطی سے کنٹرول شدہ پروڈکشن سسٹم کے ذریعے انجنیئر کیا جاتا ہے ، جس میں عین مطابق مشینی ، ملٹی پوائنٹ کوالٹی معائنہ ، اور سخت کارکردگی کی جانچ ہوتی ہے۔ اعلی درجے کے پیتل ، سٹینلیس سٹیل گرفت کرنے والے نظاموں ، اور ایلسٹومریک سگ ماہی کی انگوٹھیوں کے انضمام کے نتیجے میں میکانکی پش فٹ کنکشن ہوتا ہے جو سخت تکنیکی توقعات پر پورا اترتا ہے۔ خام مال کے انتخاب سے لے کر حتمی پیکیجنگ اور ٹریس ایبلٹی تک ، ہر فٹنگ پیشہ ورانہ پلمبنگ سسٹم میں مستقل مزاجی ، حفاظت اور میکانکی سالمیت کے لئے IFAN کے عزم کی عکاسی کرتی ہے۔
